洗沙废水压滤机产品简介

一、洗沙废水压滤机简介:

  压滤机主要由驱动装置、机架、压榨辊、上滤带、下滤带、滤带张紧装置、滤带清洗装置、卸料装置、气控系统、电气控制系统等组成产品已广泛应用于环保、市政、矿山、电力、化工、电子、食品、制药、纺织等各行各业。

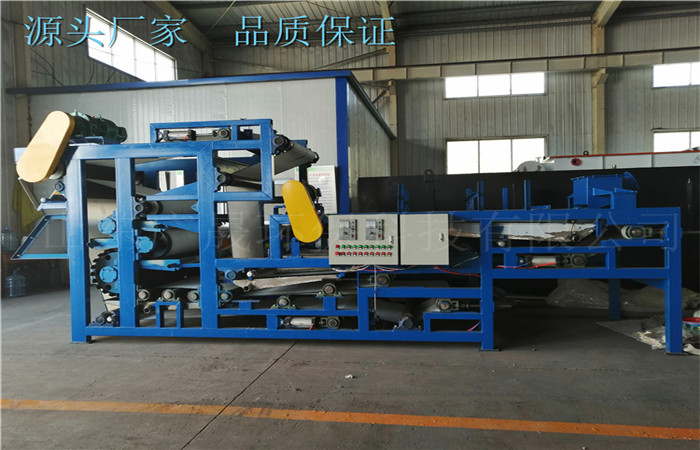

带机 (11).jpg

二、洗沙废水压滤机工作状态介绍:

 1 机架: 带式压榨过滤机架主要用来支撑及固定压榨辊系及其它各部件.

 2 压榨辊系: 是由直径由大到小顺序排列的辊筒组成。污泥被上、下滤带夹持,依次经过压榨辊时,在滤带张力作用下形成一由小到大的压力梯度,使污泥在脱水过程中所受的压榨力不断增高,污泥中水份逐渐脱除。

 3 重力区脱水装置:主要由重力区托架、料槽组成。絮凝后的物料在重力区脱去大量水份,流动性变差,为以后的挤压脱水创造条件。

 4 楔形区脱水装置:由上下滤带所形成的楔形区对所夹持物料施加挤压力,进行预压脱水,以满足压榨脱水段对物料含液量及流动性的要求。

 5 滤带: 是带式压榨过滤机的主要组成部分,污泥的固相与液相的分离过程均以上、下滤带为过滤介质,在上、下滤带张紧力作用下绕过压榨辊而获得去除物料水分所需压榨力。

 6 滤带调整装置: 由执行部件:气缸、调整辊信号反气压、电气系统组成。其作用是调整由于滤带张力不均、辊筒安装误差、加料不均等多种原因所造成的滤带跑偏,从而保证带式压榨过滤机的连续性和稳定性。


 7.滤带清洗装置:由喷淋器、清洗水接液盒和清洗罩等组成。当滤带行走时,连续经过清洗装置,受喷淋器喷出的压力水冲击,残留在滤带上的物料在压力水作用下与滤带脱离,使滤带再生,为下一个脱水过程做准备。

 8.滤带张紧装置: 由张紧缸、张紧辊及同步机构组成,其作用是将滤带张紧,并为压榨脱水的压榨力的生产提供必要的张力条件,其张力大小的调节可通过调节气压系统的张紧缸的气压来实现。

 9 卸料装置:由刮刀板、刀架、卸料辊等组成,其作用是将脱水后的滤饼与滤带剥离,达到卸料的目的。

 10 传动装置:由电机、减速机、齿轮传动机构等组成,它是滤带行走的动力来源,并能够通过调节减速机转速,满足工艺上不同带速的要求。

 11 气压系统:该系统主要是由动力源(储气罐、电机、气泵等),执行元器件(气缸)及气压控制元件(包括压力继电器、压力流量及方向控制阀)等组成。通过气压控制元件,控制空气压力,流量及方向,保证气压执行元件具有一定的推力和速度,并按预定程序正常地进行工作。是完成滤带张紧、调整操作的动力来源。

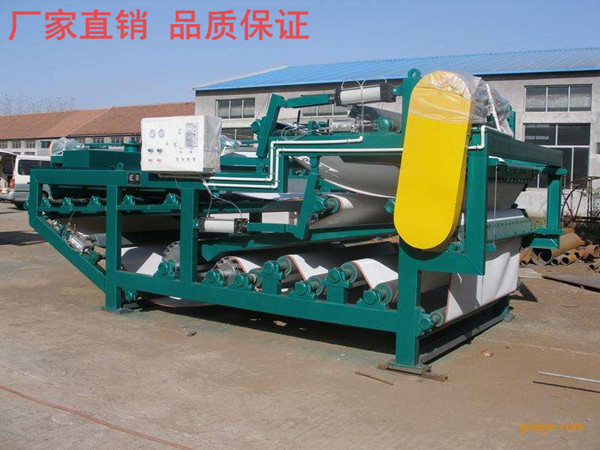

timg (1).jpg

三、洗沙废水压滤机分类

  按照机架和滚筒材质和设备结构区分,可以分为重型碳钢带式压滤机和轻型不锈钢带式浓缩脱水一体机。

  重型碳钢带式压滤机机架尺寸大,重力脱水区长,辊筒直径大,机架和辊筒均采用碳钢材质做重防腐处理,污泥处理量大,压榨充分,滤饼含水率低。

  轻型不锈钢带式浓缩脱水一体机整机机架和辊筒采用全不锈钢材质,由污泥混合器、转鼓(带式)浓缩机和带式压滤主机组成,整机紧凑美观,反复性能好,占地面积小,适用于中低浓度污泥处理。


四、洗沙废水压滤机安装与调试

 1 主机安装放在基础上,两侧相映机架前后、左右一致,其不水平度不大于3mm。

 2 机架校正水平后用水泥砂浆(水泥与砂1:3)浇注地脚螺孔,并保湿硬化,水泥凝固后再分次均匀地紧固地脚螺母,最后用水泥将机器底面缝隙填实,并加以修光。

 3 调整设备各辊,使其轴线垂直于机架中心面,所有辊的轴线不平行度不大于2mm,允许加垫调整。

 4 滤带安装应准确到位,保持平直。




洗沙废水压滤机产品简介 2020-6-30 本文被阅读 1359 次
