污泥脱水机设备结构构造

一、污泥脱水机设备结构构造:

  污泥脱水机设备包括不锈钢机架、重力脱水段、压榨段、泥耙、驱动装置、滤带清洗装置、滤带涨紧装置、滤带跟踪及纠偏系统、滤液收集盘及排水管、内部电线及管道等全部使用耐磨耐腐蚀材料,确保设备长时间稳定运行。

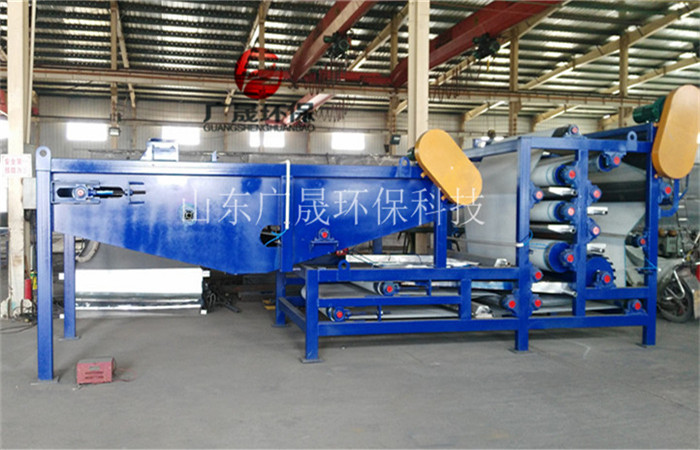

带机 (10).jpg

二、污泥脱水机设备组成部分:

  由若干个不同直径的辊筒及安装在支架上的混凝罐组成,由传动辊带动的(上、中、下)网、脱水辊、涨紧辊、导辊、纠偏装置以及脱水辊两端的密封装置组成。滤网采用压缩空气气压涨紧,使整条网带保持恒定涨力,不会因进料量的变化而引起涨力的变化,该机还配备气动调偏装置,更方便操作和管理,更为新型实用的特点是在至少一个或多个脱水辊两端设有密封装置,该密封装置由密封带和驱动密封带的滚轮组成。




三、污泥脱水机设备适合范围:

特别适用于水洗机制石砂泥浆脱水、砂场废水污泥脱水、建筑泥浆脱水、打桩泥浆脱水、铁矿尾泥脱水、铜矿尾泥脱水处理、铅锌矿尾泥、萤石矿尾泥脱水、铝土矿尾泥、稀土矿尾泥、选矿废水等选矿泥浆大型泥浆脱水处理企业使用。

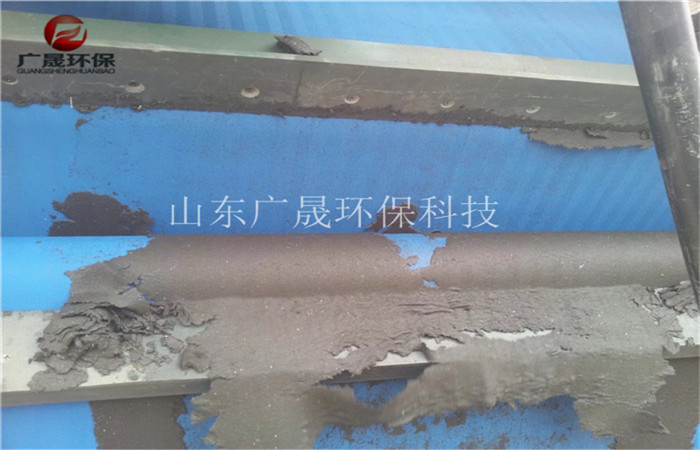

带机 (18).jpg

四、污泥脱水机设备特点:

 1、第一重力脱水段为倾斜式,使污泥距地面高达1700mm,使污泥在重力脱水段高度增加,提高了重力脱水能力。

 2、重力脱水段长,第一与第二重力脱水段总长5m多,使污泥在压榨前充分脱水失去流动性。同时,重力脱水段还设置反转等特殊机构,经“楔”形、“S”形压榨等作用使污泥滤饼获得最低含水量。

 3、第一个脱水辊采用“T”型泄水槽,使压榨后的大量水迅速排出,从而提高了脱水效果。

 4、滤带跑偏等设有自动控制装置,滤带张力和滤带移动速度可自由调整,操作管理方便。

 5、噪音低、无振动。

 6、化学药物用量少

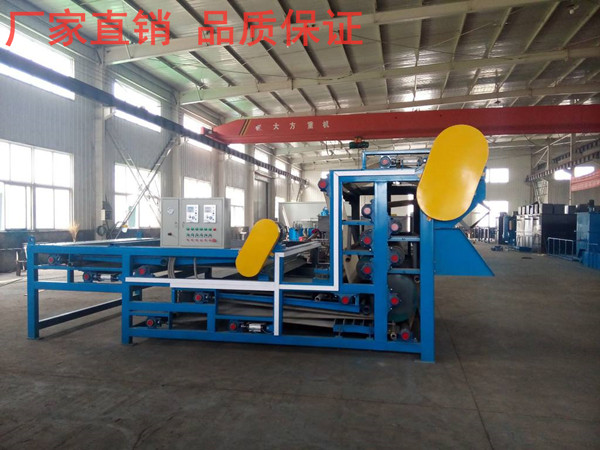

timg (3).jpg

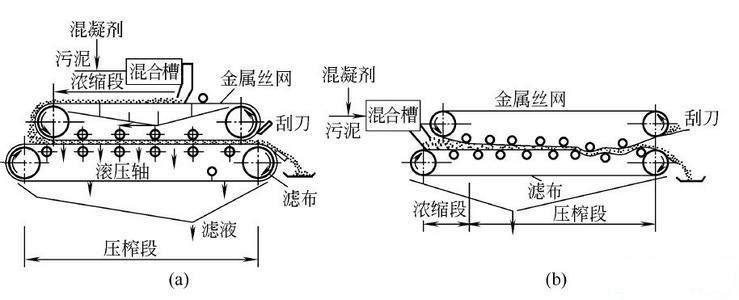

污泥脱水机设备工艺流程:



污泥脱水机设备结构构造 2020-6-30 本文被阅读 1385 次
