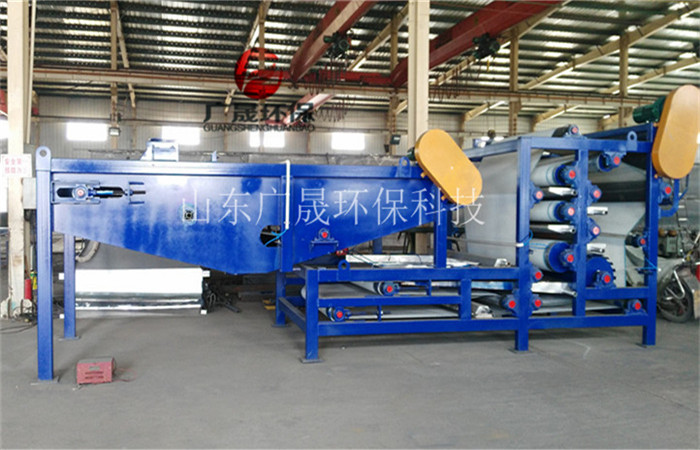

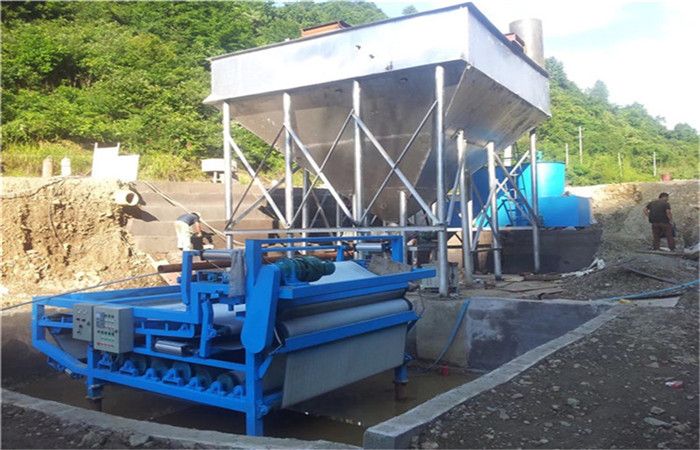

硅砂厂污泥浓缩脱水一体机
硅砂厂污泥浓缩脱水一体机
1、重力脱水区
进料口设管道混合器和布泥器，将污泥与絮凝剂充分混合后并平缓均匀地布在重力浓缩脱水滤带水平段上进行重力脱水，为使污泥中的游离水迅速排出我们采取了以下四点措施：
(1)滤带下部装有一个开式支承滤带框架，它有助于破坏滤带孔隙内水的张力，使滤液通过每个滤孔有效地排出。
(2)翻泥犁：在滤带水平段设置5组翻泥犁，前后交错安装。可使污泥从一边到另一边连续翻动以增加污泥与滤带的接触机会，加速排出游离水。
(3)重力脱水区设有足够尺寸的滤液收集盘以便将滤液排出机外。
(4)上滤带两侧设有污泥挡板防止污泥由两侧溢出。
2、预压脱水区
污泥浓缩脱水一体机的预压脱水区具有两种明显的功能
⑴保证污泥在全带宽范围内均匀分布。
⑵使污泥在进剪切压榨脱水区前稳定，为高压脱水作好准备。

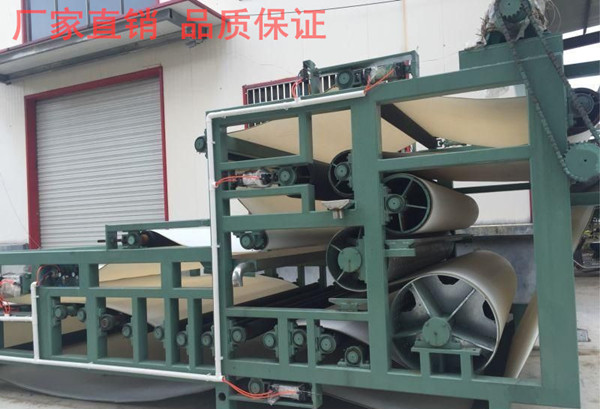

预压区的辊筒分布直径由大到小逐级变化，污泥进入上下滤带交汇处的楔形区，φ800mm带排水孔的大辊筒使污泥轻柔稳定地进入预压区脱水。辊筒内部滤液由两端泄水孔排入滤液收集盘后排出机外，上下滤带间的污泥在经过预压脱水区后污泥进一步稳定，也使污泥中的大部分游离水排出，为高压脱水作好准备。
3、高压脱水区

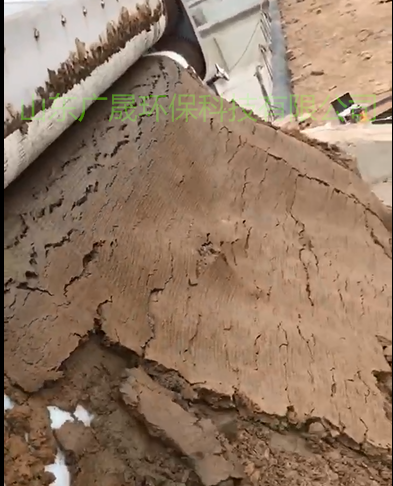

在高压区两滤带间的污泥由于滤带张紧力和剪切力的作用下进一步脱去污泥颗粒间的水分。剪切力源于两滤带绕过每个辊筒的半径差，在剪切力的作用下污泥将絮体挤压磋切，使污泥进一步脱水，剪切力从一个辊筒运行到下一个辊筒时改变着方向，使泥饼充分脱水。在高压脱水区设置了三对剪切脱水辊筒，上下带与三对辊筒接触角度均大于180°，当泥饼到达剪切区终端时，几经翻转剪切足以排出所有泥饼中的游离水和大部分污泥颗粒间的水份，从而保证了泥饼的含水率＜80%。
保证两个主传动辊筒同步运行是使上下滤带产生最大剪切力的关键，所以在设计上保证了上下滤带由一个传动机构传动，并保证了其旋转方向相反。
4、滤带张紧和调偏
⑴张紧机构可以实现不同工艺条件而改变滤带的张紧力（0.5-0.7Mpa可调）
张紧装置有大于滤带总长2.5%长度的调张量（保证在滤带经伸长时张紧使用）
上下滤带均设有同步机构，确保同一滤带两侧的同步运动，从而保证滤带调偏机构的可靠性。
⑵调偏机构：采用接近开关、电控阀、调偏气缸、纠偏辊等组成，保证动作灵活、可靠。当滤带偏移中心线10mm时矫正装置能自动工作，将带调整到正确位置，为防止调偏失效在上下滤带两侧设有无触点限位开关（当滤带在运行中偏离中心线30mm时接近限位开关，电机停止转动）。为增加调偏效果，上下滤带张力采用不同气动回路控制。
5、冲洗装置
滤带冲洗装置有效地将滤带冲洗干净后进入下一个脱水循环。冲洗管为无缝钢管，外装铜合金喷嘴喷出的水幕为重叠的扇形，能有效地将整个滤带上的污物冲洗干净，冲洗水管道上可另设有管道过滤器，能清除冲洗水中的污物。这样可以采用一些回用水来清洗滤带而降低运行费用。
6、刮泥装置
刮板装有弹性元件和微调结构保证刮板能均匀接触滤带而不挤压滤带。当滤带夹经过刮板又可以弹起的作用，刮板材料为尼龙1010。

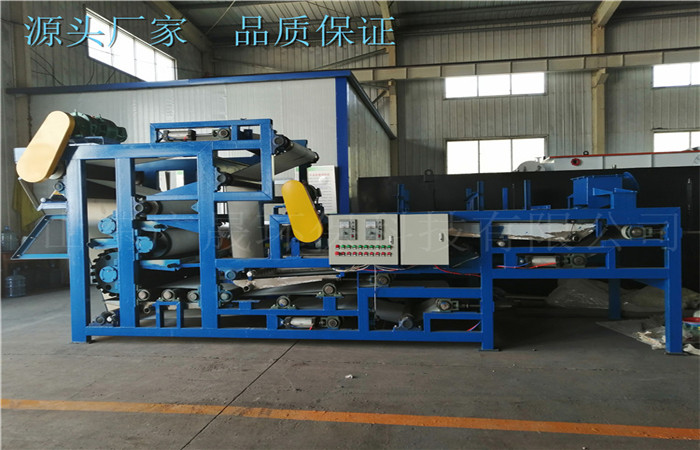

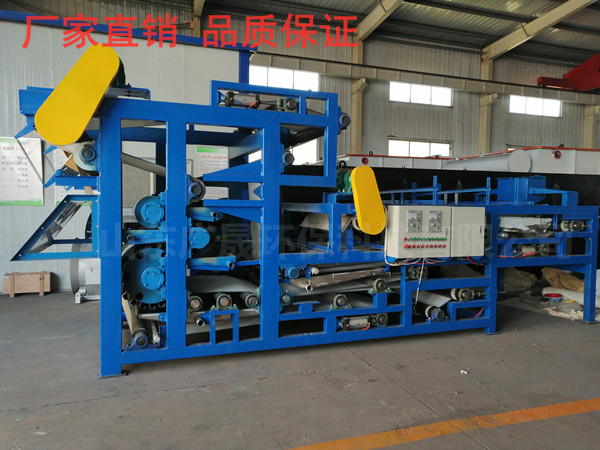

硅砂厂污泥浓缩脱水一体机控制柜：
控制柜可对整个脱水系统进行控制和监控。电器控制系统采用集中供电控制，室内形式，控制柜中应包含污泥回流井内的2台剩余污泥泵与消毒池内的2台回用水泵的电控设备，
硅砂厂污泥浓缩脱水一体机
设备性能保证、试验及监造
1、公司对供货设备的设计、制造、质量保证、安装、试验等均按国家最新标准执行。
2、为保证设备制造质量，对本设备的制造严格按ISO9001质量体系要求进行，有技术部编制整套设备的加工工艺和检验规程，经总工程师审定后下达生产计划、制造加工。焊接工序严格按焊接工艺规程进行施工，确保每道工序对产品质量的严格控制。
3、在正常运行条件下，本设备常规部件使用寿命均大于20年。
4、所有设备在制造过程中，对设备的材料、联接、组装、工艺、整体及功能进行试验和检验，保证完全符合本规范书和确认的设计图纸的要求。
