水洗高岭土压滤机点开查看

水洗高岭土压滤机点开查看：

  水洗高岭土压滤机通过直接施加在滤布上产生的压力或张力使污泥脱水，其消耗动力少，以成熟可靠的技术和较为低廉的投资运维费用为优势，取得了较高的市场占有率。

  水洗高岭土压滤机可将出泥含水率降至75～90%，对进泥的絮凝效果要求比较高，需加药调理改性，增加物料渗透性，以达到污泥脱水效果。带式压滤机可以满足污泥脱水的要求，工程投资低，是一种较为经济的污泥脱水设备。

水洗高岭土压滤机工作原理:

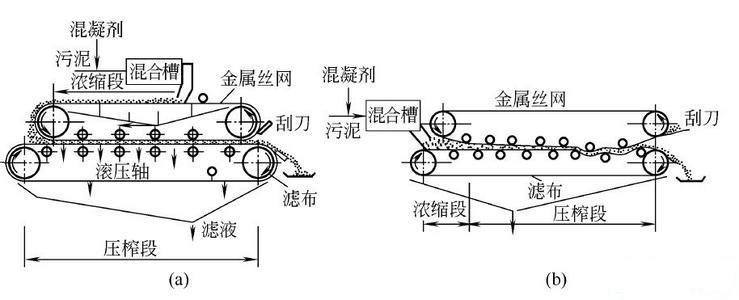

  絮凝剂制备装置中的絮凝剂用泵送至静态混合器，与物料进行充分混合后，进入浓缩段，在絮凝剂和重力作用下，在浓缩段有效脱去大部分游离水，然后再通过卸料机构送至压滤段经重力脱水后，物料经翻转机构卸料至两条封闭的滤带之间，通过一对主脱水辊进行压榨脱水并经系列直径由大到小的呈S形排列的压辊，使滤饼受到由小到大的挤压、剪切作用力,从而达到脱去物料中大部分游离水和部分毛细水份的目的。

  带式压滤机的整个脱水程序是连续进行的，其工作过程一般为：絮凝—进料—浓缩段重力脱水—浓缩段卸料—压滤段重力脱水—压滤段预压脱水—压滤段压榨脱水—卸料。设备通过挤压、剪切作用力，从而达到脱去物料中大部分游离水和部分毛细水份的目的。

水洗高岭土压滤机压滤脱水段介绍：

  脱水部分为带式半封闭紧凑结构，周围有可移动保护板，脱水部分主要由框架、内槽、驱动装置、卷辊、气动装置、滤带张紧及导向装置、滤带清洗装置、过滤带、刮泥刀、保护盖和控制箱等部分组成。

 3.1 支架

  压滤段支架用来支承压滤段其它部件，起到定位和支承的作用。支架具有足够的刚度，能在动负荷和静负荷的作用下无弯曲变形。机架方便观察和检修拆换内部的部件。

 3.2 驱动装置

  驱动装置是由减速机、传动辊等构成，具有过载和过热保护功能。减速机带动上滤带主动辊转动，同时经一对相同模数、齿数的齿轮啮合带动下滤带主动辊，保证上下滤带同步运行。电机为鼠笼式异步电动机。同时经变频调速器实现无级调速，可使上、下滤带有0.4-5m/min的变速范围，以适应不同情况的过滤要求，其系统指示和机械实际速度相符。

 3.3 张紧装置

  滤带张紧装置的作用是张紧上、下滤带，避免滤带与辊筒的打滑，同时向滤饼施加一定的压力使之脱水。本装置采用气压张紧，辊筒两端各设一个气缸，上下滤带张紧的四只气缸是由气控阀控制，并设有机械同步机构保证同步动作。

 3.4 纠偏装置：本装置采用气缸单侧纠偏，其结构、原理同浓缩段纠偏装置。

 3.5 探测保护装置

  万一纠偏装置失灵，滤带单侧跑偏量达到40mm时，探测保护的接近开关发讯使系统停机。在机器两侧设置二个紧急停机按钮，用于紧急情况下的停机。

 3.6 滤带冲洗装置

  滤带冲洗装置上安装有等距的喷嘴，在整个滤布宽度范围内喷出扇形水，有利于减少水的压力损失，使滤布获得良好的再生。

 3.7 系列压辊及导向辊

  脱水段辊子数量不少于22 个，脱水段高压区由筛辊及压力喷塑辊组成，高压区辊子数量不少于9 个，高压区辊子采用竖向S 形排列，将污泥从下向上运送，随着压力逐渐增大，达到要求的脱水效果，脱水后污泥从设备上方排泥口排出。各辊结构均相似，传动辊和纠偏辊为增加摩擦力而包有氯丁橡胶。各辊筒两端安装可调心的双列滚珠轴承，轴承为防尘防水型，便于加注油脂。

 3.8 滤饼卸料装置

  在上、下主动辊均设置有上、下卸料装置，刮泥板刀刃沿卸料辊直径的切线方向压紧在辊上，其紧密程度可以调节至适当。

 3.9 滤带：由聚酯单丝按所需的线径和孔目编织而成的封闭式脱水网带，滤布具有强度高、表面光滑、透气性好、不易堵塞、固体回收率高且使用寿命长的优点。

 3.10 机器自动保护装置

  为保证机器的正常、连续运转和发生严重故障时的自动停机。本机设置了必要的自动保护装置：

   A：滤带纠偏装置失灵，滤带跑偏超出允许范围（左右各40mm），则使机器报警并停机。

   B：在机器两侧设置二个紧急停机按钮，用于紧急情况下的停机。

 3.11 气动控制柜

  空气压缩机提供气缸张紧、气缸纠偏时所需动力。选择适当的控制压力，可使本设备达到最佳的效果。气动控制柜的门板上设置了张紧气压表及压力调整旋扭。纠偏气压由气控三联件显示和调整。

水洗高岭土压滤机特点：

  1、主机采用国标方管整体焊接而成，表面高压喷砂除锈、除氧化皮，喷涂四层氟碳漆，抗酸碱腐蚀作用达十年以上。

  2、关键部分采用高性能不锈钢制作，包括主脱水辊、挡泥板、接水槽、防水罩、喷嘴等。

  3、轴承座采用高薪更铸铁件，全密封结构，轴承为优制双排滚子轴承，保用三年。

  4、挤压辊、传动辊、导辊为优质无缝钢管外包耐磨橡胶，保用三年。

  5、采用强度高、透水性好、不易堵塞、易清洗、易拆装的优质滤网，根据污泥物理特性不同选用不同的滤网。
