打桩污泥脱水处理设备免费方案设计

一、打桩污泥脱水处理设备脱水原理：

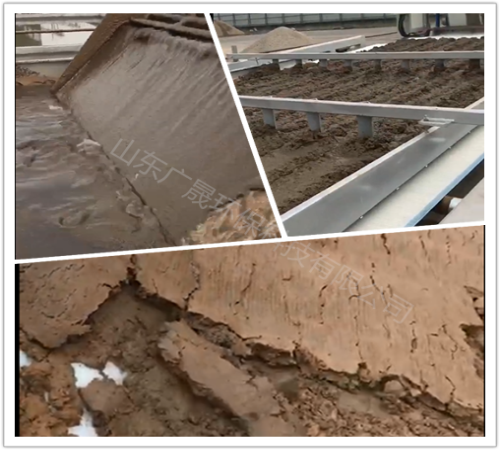

  打桩污泥脱水处理设备的工作原理:经过絮凝的悬浮物料在重力脱水区脱去大部分游离水，物料逐渐得到进一步的浓缩，然后翻转卸料至上下滤带之间，进入楔形区内进行预压脱水，经主脱水辊脱水后，进入系列直径由大到小的呈S形排列的压榨辊压榨脱水直至形成滤饼后卸料。在这过程中污泥受到由小到大的挤压、剪切作用力，可脱去其中大部分游离水和部分毛细水份。

二、打桩污泥脱水处理设备气动控制：

  本装置由空压机、气源处理二联件、调压阀、电磁阀、张紧气缸、纠偏气缸等组成。气源处理二联件、调压阀、换向电磁阀安装在(控箱内，二个调压阀分别调整滤带张紧压力和纠偏压力,另外气源总管有一-压力控制开关，空气压力未到设定值，整个系统不工作。

  主机工作时空压机首先起动(压力不小于0.6Mpa)向机架两侧张紧气缸供气并张紧上下滤布。约三分钟后，即空气压力达到设定值，主传动可以起动。同时纠偏开始工作,当滤布跑偏时，行程开关发讯，纠偏电磁阀指挥纠偏气缸工作,纠偏缸带动纠偏锟差动偏转，使得滤布得以纠偏。

  张紧压力的调整范围一-般为 0.25~0.4MPa。纠偏压力的调节范围一-般为 0.2-0.35MPa,气压调节通过调压阀上的旋钮进行，调节时先上拔起旋钮，顺时针旋转气压增加.逆时针旋转气压减小，压力值由压力表显示，结束后需压下旋钮定位，运行几分钟后显示的压力值即为调整后的实际气压值。调节压力时，应缓慢均匀地调节至所需压力值，不应突然快速调节旋钮。

三、打桩污泥脱水处理设备操作：

1.带机系统开机顺序

 a)合上:电源开关QF,电源接通。

 b)启动空压机，待压力达到设定值后（约需要3分时间），打开压缩空气总气阀。滤带开始张紧，观察气动面板上的总压力表压力不大于02—045MP2，张紧、纠偏到运行设定值。

 c)打开手动进水阀，无任何故购的情况下启动总控按机，再启动带机系统主传动，同时纠偏开始工作。

 d)依次启动:输送机—冲洗泵一加药泵一污泥泵。

四、打桩污泥脱水处理设备机械：

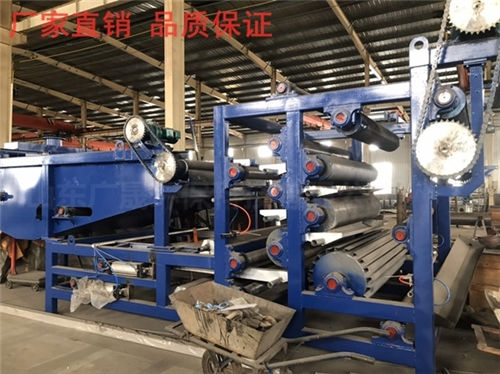

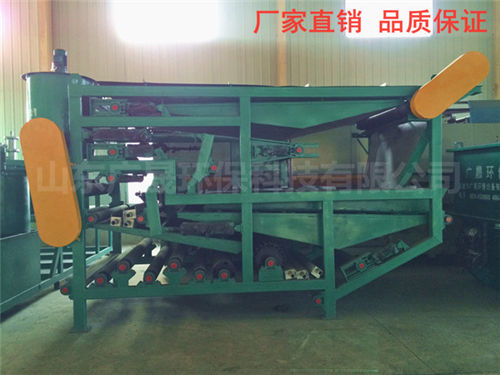

  打桩污泥脱水处理设备是一种连续工作的半封闭式固液分离设备。适用于对经过顶浓缩后含固率较高的污泥进行脱水，如混合污泥，消化污泥等。其结构紧凑，占地少,效率高。操作环境好，是一种实用的污泥脱水设备。本机由机架、传动装置、布料装置、纠偏装置、张紧装置、冲洗装置、卸料装置、压榨辊系、集水盘、电气等部件组成。
