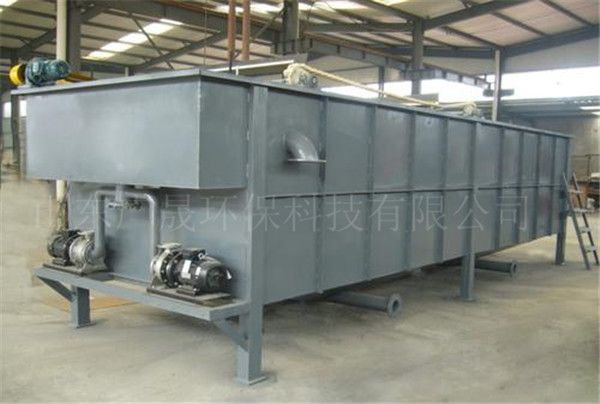

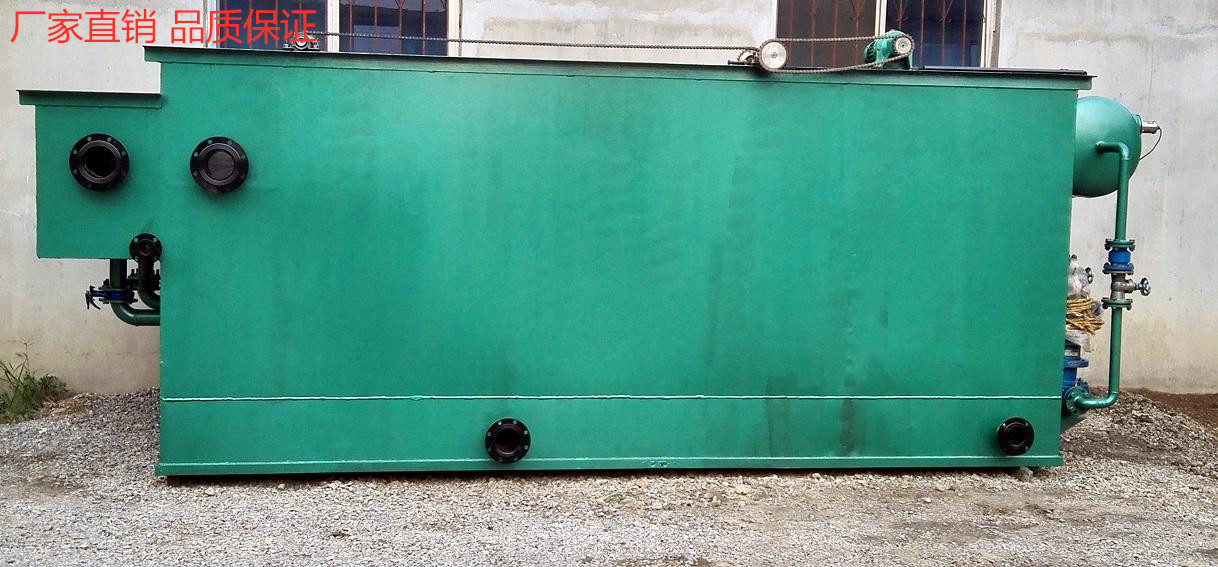

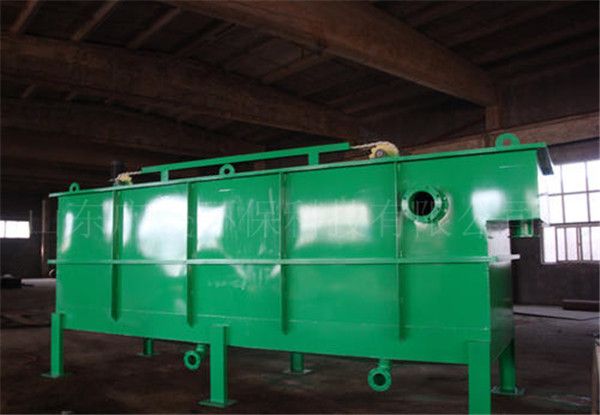

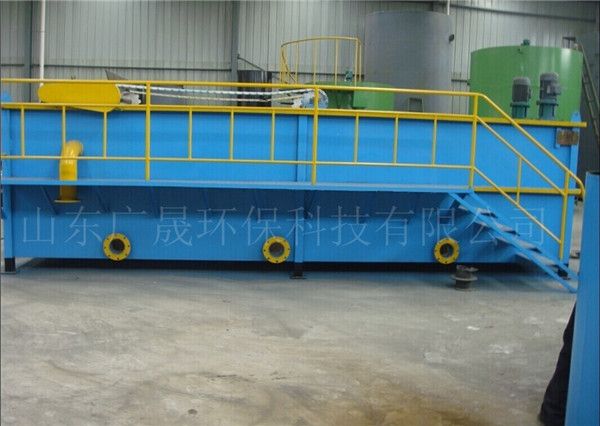

涡凹气浮设备
一、涡凹气浮设备的介绍:
涡凹气浮设备整个气浮系统共由五部分组成,经过预处理后的污水流入装有涡凹曝气机的小型充气段,污水在上升的过程中通过充气段与曝气机产生的微气泡充分混合,曝气机将水面上的空气通过抽风管道转移到水下。曝气机的工作原理是利用空气输送管底部散气叶轮的高速转动在水中形成一个真空区,液面上的空气通过曝气机输入水中,填补真空,微气泡随之产生并螺旋型地上升到水面,空气中的氧气也随之溶入水中。
二、涡凹气浮设备特点:
1.投资省、能耗低、自动出渣无噪音运行管理方便。
2.先由带导流板的超级过滤机进行预处理,将污水中较粗的SS杂志去除,降低了气浮机的运行负荷,并在后续处理过程中减少絮凝剂用量,对水量、水质变化具有很强的适应性。
3.较国内传统加压溶气式气浮系统,省掉了溶气罐、空压机、高压水泵等设备,能耗是常规气浮的1/8~1/10。
4.该系统能够去除污水中的油脂、胶状物和悬浮物,降低了BOD、COD、SS等排污负荷,同时可明显改善水质的颜色。
5.该系统主要用于对造纸废水、化工、印染、食品等行业工业污水的净化处理。
三、涡凹气浮设施工作原理:
未经处理的污水首先进入超级过滤机进行预处理,通过筛分过滤得到初步净化,处理后的污水泵送或自流至气浮机,并加入适当的絮凝剂絮凝。潜水式涡凹曝气机是利用空气输送管底部散气叶轮的高速转动在水中形成的一个真空区,液面上的空气被吸入水中,微气泡随之产生,并螺旋形上升到水面,空气中的氧气也随着进入到了水中。
由于气水混合物和液体之间压力不平衡,产生了一个垂直向上的浮力,将悬浮物带到液面。上浮过程中,微气泡会附着到悬浮物上,到达液面后悬浮物便依靠这些气泡支撑维持在液面,并通过呈现辐射状的气流推力来清除。
负载水面上的悬浮物连续的被行车式(或链条式)刮渣机清除,刮渣机沿着整个液面运动,并将悬浮物从气浮槽的进口端推到出口端。通过倾斜的金属板落入浮渣槽,将所收集的污泥送入污泥收集槽存放收集。
针对那些可下沉的SS,有的设计是采取回流措施进行再气浮,试想如果SS的比重大于水,那么无论如何是难以气浮到水面上来的,所以我们专门设计了沉淀堆体,由于水的流速沉淀较慢,可以进行无干扰缓慢沉淀,干脆让可下沉的SS沉淀在堆体里,然后进行定期排放。
净化后污水在排放前先经金属下方的出口进入溢流槽,溢流槽上设计了水位调节装置用来控制气浮槽的水位,以确保刮渣时刮泥板不会把污水刮入浮渣排放管器内。
四、涡凹气浮装置适用范围:
造纸废水处理及纤维回收;印染废水处理;电镀等含各种重金属离子废水处理;含油废水处理;制革废水处理;化工废水处理;油漆废水处理;食品废水处理;酸洗磷化废水处理;生物处理的泥、水的分离;低温低浊度地面水处理;
市政污水、化学工业、饮料工业、炼油工业、食品工业、纺织工业、屠宰工业,乳品工业等,涉及悬浮物分离、油水分离及净化、混凝反应絮体分离,活性污泥分离等方面的应用。
五、涡凹气浮机价格参数:
1.涡凹气浮装置结构
a、曝气段 b、气浮段 c、沉淀排泥部分 d、刮渣机 e、浮渣收集和排泄系统 f、溢流出水系统
2.涡凹气浮装置主要参数
a、曝气机可采用1~6个 b、处理能力5~500m³/h
c、曝气机主抽转速:1450r/min d、刮泥机速度:5.16-2.58/min。
