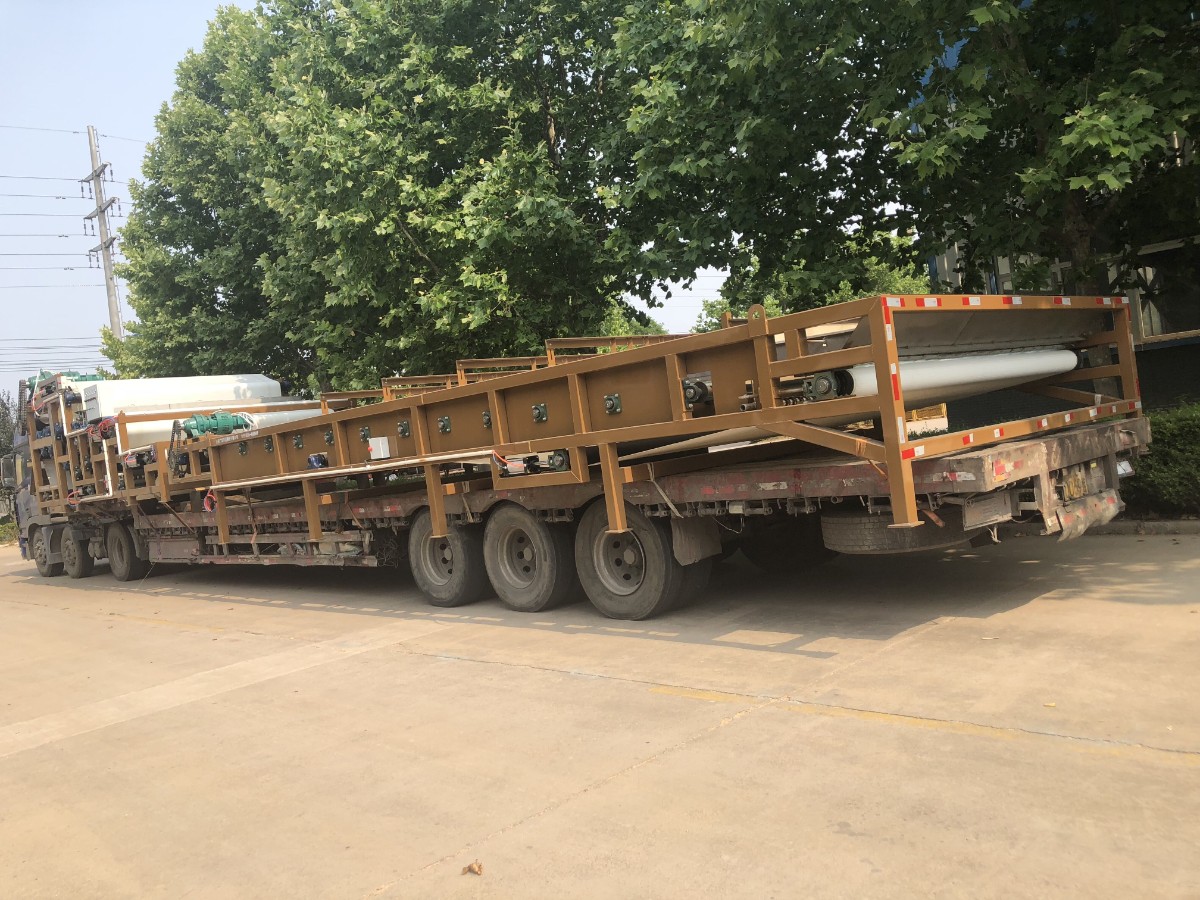

分析沙厂带式压滤机的结构组成

山东广晟带您分析沙厂带式压滤机的结构组成：

机架：机架主要用来支撑及固定压榨辊系及其它各部件。

滤带：是设备的主要组成部分，污泥的固相与液相的分离过程均以上、下滤带为过滤介质，在上、下滤带张紧力作用下绕过压榨辊而获得去除物料水分所需压榨力。

滤带调整装置：由执行部件:气缸、调整辊信号反气压、电气系统组成。其作用是调整由于滤带张力不均、棍筒安装误差、加料不均等多种原因所造成的滤带跑偏，从而保证压滤机的连续性和稳定性。

滤带清洗装置：由喷淋器、清洗水接液盒和清洗罩等组成。当滤带行走时，连续经过清洗装置，受喷淋器喷出的压力水冲击，残留在滤带上的物料在压力水的作用下与滤带脱离，使滤带再生，为下一个脱水过程做准备。

滤带张紧装置：由张紧缸、张紧辊及同步机构组成，其作用是将滤带张紧，并为压榨脱水的压榨力的生产提供必要的张力条件，其张力大小的调节可通过调节气压系统的张紧缸的气压来实现。

重力区脱水装置：主要由重力区托架、料槽组成。絮凝后的物料在重力区脱去大量水份，流动性变差，为以后的挤压脱水创造条件。

楔形区脱水装置：有上下滤带所形成的楔形区对所夹持物料施加挤压力，进行预压脱水，以满足压榨脱水段对物料含液量及流动性的要求。

压榨辊系：是由直径由大到小顺序排列的辊筒组成。污泥被上、下滤带夹持，依次经过压榨辊时，在滤带张力作用下形成一由小到大的压力梯度，使污泥在脱水过程中所受的压榨力不断增高，污泥中水份逐渐脱除。

卸料装置：由刮板、卸料辊等组成，其作用是将脱水后的滤饼与滤带剥离，达到卸料的目的。

传动装置：由电机、减速机、齿轮传动机构等组成。它是滤带行走的动力来源，并能够通过调节减速机转速，满足工艺上不同带速的要求。

气压系统：该系统主要是由动力源（储气罐、电机、气泵等），执行元器件（气缸）及气压控制元件（包括压力继电器、压力流量及方向控制阀）等组成。通过气压控制元件，控制空气压力，流量及方向，保证气压执行元件具有一定的推力和速度，并按预定程序正常地进行工作。是完成滤带张紧、调整操作的动力来源。
