连续带式真空过滤机

一、连续带式真空过滤机优点：

1、过滤效率高，由于是水平过滤面上加料形式，料浆中的大颗粒由于沉降速度大于细粒子，所以它很快沉降到过滤面上形成一层透水率较高的初滤层。初滤层的阻力小，对细颗粒又起到了一定的捕集作用,从而使滤饼层结构合理，又减少了细小粒子造成的滤布阻塞，因而过滤阻力小、过滤效率高、滤液澄清度高；

2、滤饼的洗涤效果好，水平布置的过滤面上形成的滤饼厚度比较均匀，而且洗涤液在滤饼上的分布也均匀，从而提高了滤饼的置换洗涤效率，由于过滤面是一个相对狭长的条状，可以很方便的实现多级顺流或逆流洗涤，从而提高滤饼的洗涤效率和得到尽可能高的洗液浓度；

3、滤饼的厚度可以方便的使用加料量和滤带的运动速度来调节，对物料过滤性能变化的适应性好；

4、狭长形状的过滤面，可以方便的调节过滤区、洗涤区、吸干区的长度分布，实现过程的优化操作，而且滤液和洗液的回收可以按要求严格分开，也可以按滤饼含湿量的要求来缩短或加长吸干区的长度；

5、可以按过滤、洗涤、吸干区对真空度的要求，在不同区域提供不同的真空度，例如：在过滤区、洗涤区内采用高真空度，以提高过滤和洗涤速率，而在吸干区内提供较低的真空度和尽可能大的通气量，以降低滤饼的湿含量。

二、连续带式真空过滤机工艺介绍：

真空盒与升降装置:

真空盒采用分节联结成整体，每节均有管口与集液总管相连形成真空集液系统。
同时设计了一套升降机构，有利于更换摩擦带。

纠偏装置：
采用气缸或气囊推动纠偏转一定角度来自动纠正滤布的偏移，保证滤布的正常运转。

张紧装置通过丝杠调节胶带张紧度，以保证胶带有足够的摩擦力，并且不发生跑偏现象。

采用工艺水喷射，清洗滤布和胶带，且配有真空吸管密封的箱体，这样可以保证清洁的工作现场。

淋洗工艺:
采用逆流淋洗与喷淋洗装置，同时可根据物料及工艺的要求采用顺流洗涤和逆流洗涤两种方法，对物料清洗的更彻底。

三、连续带式真空过滤机行业应用：

  •如铜冶炼，铜精矿、硫酸铜结晶、废水硫酸钙、铅净化、脱砷过滤、贵金属脱水等环节。

  •煤化工黑水过滤、尾灰脱水。

  •黄金冶炼，金精矿脱水、铜浸出、尾矿干排。

  •氧化铝行业，4A、5A、超细氢氧化铝、拟薄水铝石、赤泥等过滤洗涤。

  •磷酸洗涤萃取过滤。

  •环保处理。

  •矿山、冶金、化工、环保等等固液分离。

四、连续带式真空过滤机安装要求：

  连续带式真空过滤机安装时，务必使过滤机呈水平状态。如果过滤机横向不水平，会导致滤饼厚薄不均匀，降低过滤洗涤和抽干的效率，甚至会影响滤饼的卸料及皮带的跑偏。可根据物料的过滤特性、洗涤要求、滤饼的质量指标，通过调节过滤机的滤布、操作真空度、滤带速度、洗涤水用量和过滤、洗涤及抽干区的长度，保证设备在理想的操作状态下运行。

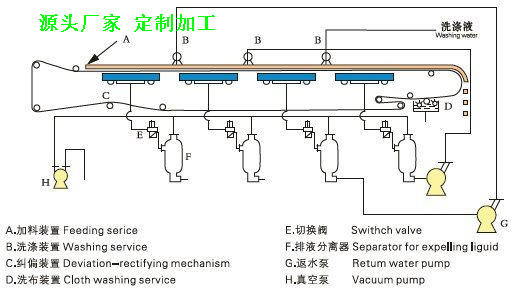

五、连续带式真空过滤机处理原理：

  橡胶带横断面为槽形，上部用于支撑滤布；下部形成真空室，为过滤提供通畅的排液通道，气液两相流动阻力小，抽滤时具有良好的气密性，从而获得较高的真空推动力。滤液通过橡胶带上沟槽并经橡胶带槽形底部中央的出液孔进入真空盒。由于胶带两侧各有一条波形裙边，使滤布在上面形成槽形，避免了滤液的溢出。

  当真空室接通真空系统时，在橡胶带上形成真空抽滤区，滤液穿过滤布经橡胶带上的横沟槽汇总并由中心孔进八真空室，固体颗料被截留在滤布上形成滤饼，随着橡胶带的移动，已形成的滤饼受压力差影响逐步被脱干，后滤布与胶带分开，在卸料辊处将滤饼卸出，进入真空室的液体经气水分离器排出。

  卸除滤饼后滤布经清洗后获得回用，再经过一组支撑辊和纠偏装置重新进入过滤区，开始进入新一过滤周期。橡胶带式真空过滤机实现了真正意义上的连续运行、连续过滤，物料从进料、脱水、卸渣到滤布清洗，可以不间断的连续进行。
