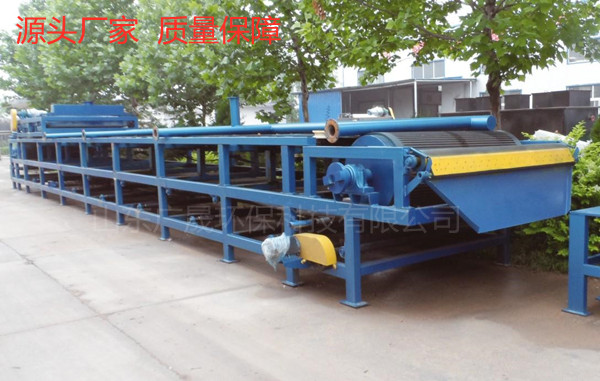

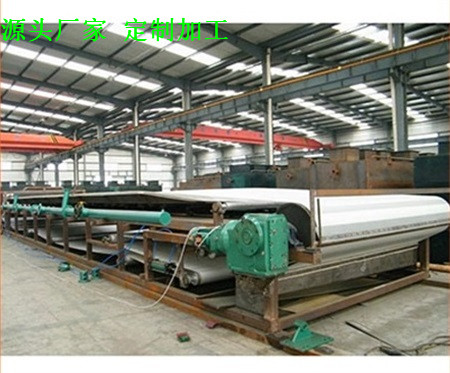

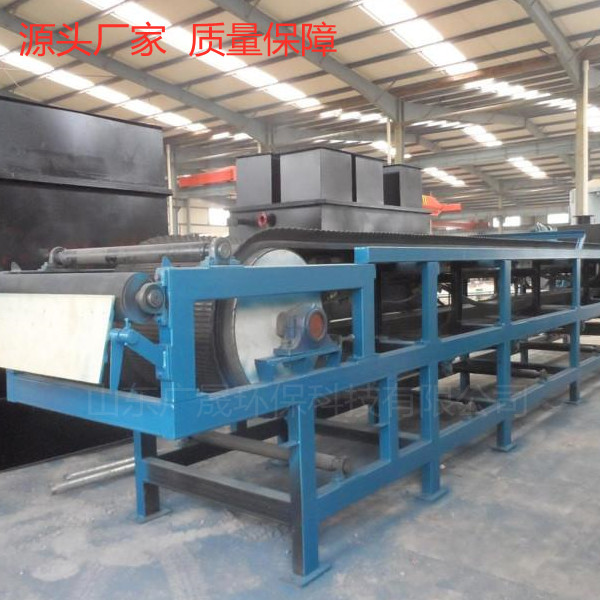

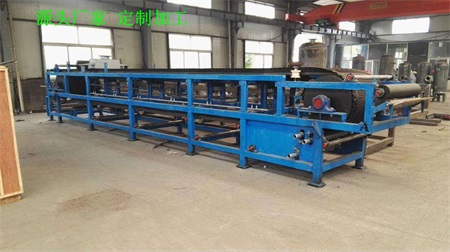

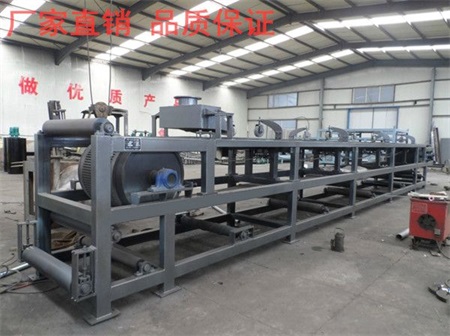

石膏带式真空过滤机

一、石膏带式真空过滤机安装与调试：

1、确定中心线，并检查基础尺寸，机架要保证水平，全机水平拉线水平误差控制在±0.05mm。

2、检查设备各部件是否完好，有无变形，各辊转动是否灵活。

3、接通电器等管路，检查电机转向，开动电机慢速运转，检查胶带与滤布是否跑偏并进行调整。

4、冲网装置，连结各工艺管路，并进行检查是否运行正常。

5、不同车速下进行空车运转，并对各部情况进行调整，各部均正常后作好上浆准备。

二、石膏带式真空过滤机结构说明：

  石膏带式真空过滤机主机由橡胶滤带、真空盒与升降装置、驱动辊、从动辊、进料槽、纠偏装置、张紧装置、驱动装置、胶带支撑装置、清洗装置、物料洗涤装置、控制系统和机架等部件组成。

 （1）橡胶滤带：采用环形橡胶带，胶带裙边采用组合结构即波形裙边，这种结构裙边伸缩性好，可避免裙边经过辊筒改向破裂，可防止料液从两侧流出，橡胶带的上部构造为中间一排排水沟槽，沟槽中间钻有真空排液孔连接真空盒。

 （2）真空盒与升降装置：真空盒采用分节联结成整体，每节均有管口与集液总管相连，形成真空集液系统，同时设计了一套升降机构，有利于真空盒维护及摩擦带的更换。

 （3）纠偏装置：采用气缸或气囊推动纠偏装置转动一定角度，来自动纠正滤布的偏移，保证滤布的正常运转。

 （4）张紧装置：通过丝杠调节胶带张紧度，以保证胶带有足够的摩擦力，并不发生跑偏现象。

 （5）胶带支撑装置：胶带支撑采用心轴式迷宫密封托辊支撑、气垫式支撑等多种形式，减少了胶带的运行阻力，有利于延长胶带的使用寿命。

 （6）清洗装置：采用工艺水喷射，清洗滤布和胶带，且可配有真空吸管密封的箱体，这样可以保证清洁的工作现场。

 （7）物料洗涤装置：可根据物料及工艺的要求采用顺流洗涤和逆流洗涤两种方法，对物料清洗得更彻底，有效提高产品品质。

 （8）控制系统：采用远程与现场交互控制的方式，方便了工作的操作，便于实施无人操作。

三、石膏带式真空过滤设备工作原理：

  固液混合料经进料斗分布均匀后, 真空切换阀开启真空, 经过集液罐联通滤室,使滤布与滤室之间形成真空,同时滤布与滤盘在头轮电机的带动下同步前进, 固液混合料液在真空的作用下,抽至集液罐收集。直到滤盘前进到头,真空切换阀关闭, 滤盘在主气缸的作用下开始返回,同时集液罐开始排液,滤盘返回到尾部，真空切换阀再次开启真空，从新开始抽滤过程。

  浆液被送入真空皮带脱水机的滤布上，滤布是通过一条重型橡胶皮带传送的，此橡胶皮带上横向开有凹槽且中间开有通孔以使液体能够吸入真空盒。滤液和空气同时被抽送到真空管，真空管中滤液进入气液分离器进行气水分离，气液分离器顶部出口与真空泵相连，气体被真空泵抽走。分离后的滤液由气液分离器底部出口进入废水缓冲水箱。

四、石膏带式真空压榨机结构特点：

  本机分左右手机（站在滤饼出料端面向机体，传动在左侧为左手机，反之为右手机），主要有机架、放料装置、主传动辊、被动辊、洗涤装置、涨紧装置、调偏装置、自动排液罐、橡胶带、滤布等组成，机架上设有网带限位辊及校正装置，用以保证网带在允许的范围内运动和偏离的调整。滤布同时设有调偏校正装置和涨紧装置。该机结构先进，采用高强度橡胶带及滤布带，在机上既作环状过滤带又作输送带，工作时物料有进料装置均布到移动的滤带上，在真空的作用下形成滤饼，依次经过过滤、洗涤、脱水、卸饼和滤带洗涤完成循环。其结构特点是真空箱与滤带间构成运动密封，滤带在真空盒上移动，与移动式相比，它克服了移动带式每动作一次，都要卸掉真空，消耗能源的不足，实现了连续过滤，生产过程的过滤、洗涤、脱水、卸饼、滤布清洗等随着滤布的运动可依次完成，从而过滤效率得到提高。

  该设备是一种新型的过滤机，它比老式过滤机具有更高的性能和自动化操作功能，不需要使用真空切换阀，这样控制系统更加简单，操作不用人工，可靠性能更强。

五、石膏带式真空皮带过滤机服务承诺：

● 售前服务承诺

①及时提供设备安装调试所需的技术资料，及时提供现场指导服务。

②积极配合业主做好相关工作。与业主进行充分的技术交流，配合业主做好现场的衔接和服务工作。

● 技术服务承诺

①为安装的全过程提供监督服务和技术指导，对设备安装完成状态进行确认，经供方确认安装正确后进入下一步调试阶段。

②供方与需方共同制定调试方案，并负责调试，对调试设备做必要的技术指导和技术支持。

③在安装、调试期间，供方技术人员详细讲解技术文件，进行必要的示范操作，解决技术难题，解答需方在合同范围内提出的技术问题，负责对买方操作、维修人员在现场进行业务培训。
